頂博電力給大家分享HGM9510發電機組并聯控制器的安裝方法：

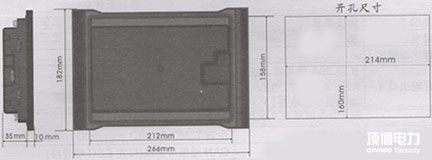

  該控制器設計為面板安裝式，安裝時由卡件固定。外形尺寸及面板開孔尺寸見下圖

開孔尺寸

1)電池電壓輸入

  注意：HGM9510控制器能適用于(8-35VDC)電池電壓的環境，電池的負極必須可靠接

  發動機外殼?？刂破麟娫碆+和B．到電池正負極連線不能小于2.5nim2，如果裝有浮充充電器，請將充電器的輸出線直接連到電池正負極上，再從電池正負極上單獨連線到控制器正負電源輸入端，以防止充電器干擾控制器的正常運行。

2)速度傳感器輸入

  注意：速度傳感器為裝于發動機機體上檢測飛輪齒數的磁性裝置，它與控制器的連線應采用2芯屏蔽線，屏蔽層應接于控制器的16號端子，另一端懸空，其它兩根信號線分別接于控制器17、18端子上。速度傳感器輸出電壓在全速范圍內應在1-24VAC（有效值），推薦電壓為12VAC(在額定轉速時)。安裝速度傳感器時可將傳感器先旋到接觸飛輪，然后倒出1/3圈，最后將傳感器上螺母鎖緊即可。

3)輸出及擴展繼電器

  ▲小心：控制器所有輸出均為繼電器觸點輸出，若需要擴展繼電器時，請將擴展繼電器的線圈兩端增加續流二極管（當擴展繼電器線圈通直流電時）或增加阻容回路（當獷展繼電器線圈通交流電時），以防止干擾控制器或其它設備。

4)交流電流輸入

  控制器電流輸入必須外接電流互感器，電流互感器二次側電流必須是5A，同時電流互感器的相位和輸入電壓的相位必須正確，否則采樣到的電流及有功功率可能會不正確。

  注意：ICOM端必須接電池控制器電源負極。

   當有負載電流時，互感器二次側嚴禁開路。

5)耐壓測試

  小心：當控制器已裝在控制屏上時，如果要進行耐壓測試，請將控制器接線端子全部斷開，以免高壓進入，損壞控制器。
